Calidad de la Energía

Reporte de Calidad de la Energía

Autor/a
Afiliación

IPA Academic Advisor

International Power Association

Fecha de publicación

26 de abril de 2025

Reporte elaborado por: IPA https://intlpa.com/

Información del Centro de Carga
Empresa: Brembo de México, S.A. de C.V. Planta MIZAR
Dirección: Avenida Nueva Castilla núm. 1022, Parque Industrial GP Escobedo, carretera Libramiento Noroeste km. 34
Responsable Equipo: Edi Matias Amaya
Correo: eamaya@secovi.com
Descripción Actividades Centro de Carga
Nombre del punto de medición: Acometida
Descripción general de la carga: Fabricación de discos y tambores para el sistema de frenado de la industria automotriz que incluye, entre otros equipos, hornos de fusión que representan el 65% del consumo de energía, línea de moldeo y trasportadoras de arena, brazos robotizados, grandes motores, así como sistema de confort para el personal (chillers e iluminación) y refrigeración para tableros eléctricos. Se tiene cuatro bancos de capacitores automáticos de 900 kVAr c/u en las subestaciones de 480V. Jornadas de trabajo 24/6 de lunes a sábado, domingos ocasionalmente.
Información del Medidor PQ
Marca: Schneider ION-9000
Clase: A
Muestreo: 10min
Datos de Medición en el Punto de Acoplamiento
Nivel de tensión del suministro: 115 kV, 60 Hz
Nivel de tensión del punto de medición: 115 kV
Medición: Mensual
Fecha de medición inicial: 01/02/2025
Fecha de medición final: 28/02/2025

Diagrama Unifilar

Resumen General

Observaciones y Recomendaciones

Nota
  • Todos los índices de calidad de la energía se mantuvieron dentro de los límites recomendados por el IEEE. El voltaje RMS se mantuvo dentro de los límites recomendados de ±5%, durante todo el periodo de medición, es un voltaje muy robusto que no presentó ninguna variación de consideración. Los desbalances de la tensión y de la corriente se mantuvieron con valores muy bajos, siendo los máximos de 0.36% y 2.91% para el voltaje y la corriente respectivamente.
Tip
  • Ninguno.
Importante

  • El comportamiento de las armónicas de la corriente siguen un comportamiento diferente a lo convencional, esto es, las armónicas de mayor magnitud corresponden a la 23ª, 25ª y 47ª, sin despreciar las armónicas de orden superior que pudieran no ser medidas por el medidor, teniendo un THD en la corriente de 3.2% en promedio. Este comportamiento posiblemente es debido a que los hornos de fusión utilicen técnicas de conmutación PWM o similar. Este mismo comportamiento de las armónicas en el corriente se observan en la tensión, pero en este caso si se aprecian las armónicas 5ª y 7ª como las de mayor magnitud, seguidas de la 23ª, 25ª y 47ª, pero manteniendo un THD por debajo de 1.06%. En este punto solo se recomienda revisar que estas armónicas altas (23ª, 25ª y 47ª) de la tensión no estén afectando la operación de equipos en los niveles de tensión de 480V, puede ser que la tensión tenga una alta distorsión (parecido a un rizado) que no sea adecuado para algunos equipos/procesos de control.

  • Durante prácticamente todos los días, se inyecta potencia reactiva a la red, llegando hasta inyecciones de casi 2000 kVAr, esto indica que de los 3600 kVAr que se tienen en bancos automáticos de capacitores en la planta, no están trabajando correctamente, se recomienda revisar su operación con la finalidad de no inyectar potencia reactiva a la red de suministro.

Precaución
  • Es muy notoria la inyección de kVAr a la red de suministro, por lo que el factor de potencia cambia de atraso a adelanto durante todo el día, esta operación no es recomendable, puede traer problemas de tensión en la red de baja tensión.
Advertencia
  • Ninguna.

Descargar reporte PDF

Informe de las mediciones en función de Límites de Referencia (LR) de la IEEE.

Tabla. Informe Rápido
Parámetro Bajo (LR) Dentro (LR) Sobre (LR) Límites_Referencia
Tensión (V) 115114.3 ±5% Vnom
Frecuencia (Hz) 60 59.5 - 60.5 Hz
Factor de potencia 0.93 0.90 - 1 en atraso
IHv % ✓ 0 - 5 %
THDv % 0.82 0 - 5 %
THDi % 8.05 ---
Flicker Pst 0.22 0-1 p.u.
Flicker Plt 0.21 0-0.8 p.u.
Desbalance Dv % 0.29 0 - 2 %
Desbalance Di % 1.16 0 - 20 %

Esta sección reporta en formato Tabla el análisis rápido de las variables medidas en el punto de medición.

Potencia Activa (kW)
min. p5 p50 mean. p95 p99 max.
838.57 1,363.86 14,922.41 13,503.28 23,161.78 24,866.20 26,095.19
Potencia Reactiva (kVAr)
min. p5 p50 mean. p95 p99 max.
−1,968.81 −1,744.69 2,877.23 2,720.14 6,794.97 8,296.14 10,410.27
Potencia Aparente (KVA)
min. p5 p50 mean. p95 p99 max.
943.83 2,069.80 15,302.30 14,036.14 24,055.75 25,661.70 27,128.16
Factor de Potencia
min. p5 p50 mean. p95 p99 max.
0.47 0.63 0.97 0.93 0.99 1.00 1.00
THDv (%)
min. p5 p50 mean. p95 p99 max.
0.31 0.43 0.61 0.61 0.82 0.92 1.06
THDi (%)
min. p5 p50 mean. p95 p99 max.
1.18 1.46 2.32 3.14 8.05 11.47 51.09
Desbalance Voltaje (%)
min. p5 p50 mean. p95 p99 max.
0.13 0.16 0.21 0.22 0.29 0.32 0.36
Desbalance Corriente (%)
min. p5 p50 mean. p95 p99 max.
0.05 0.34 0.48 0.57 1.16 1.60 2.91
Frecuencia (Hz)
min. p5 p50 mean. p95 p99 max.
59.95 59.99 60.00 60.00 60.02 60.03 60.06
Vrms Prom (V)
min. p5 p50 mean. p95 p99 max.
113,482.41 114,231.32 115,122.96 115,114.30 115,967.76 116,261.68 116,860.45
Irms Prom (A)
min. p5 p50 mean. p95 p99 max.
4.78 10.37 76.79 70.49 120.88 129.23 137.63
Flicker Pst
min. p5 p50 mean. p95 p99 max.
0.04 0.08 0.15 0.16 0.22 0.27 6.24
Flicker Plt
min. p5 p50 mean. p95 p99 max.
0.07 0.12 0.16 0.18 0.21 0.74 2.73
Factor K
min. p5 p50 mean. p95 p99 max.
1.06 1.12 1.32 1.93 4.43 16.52 29.18

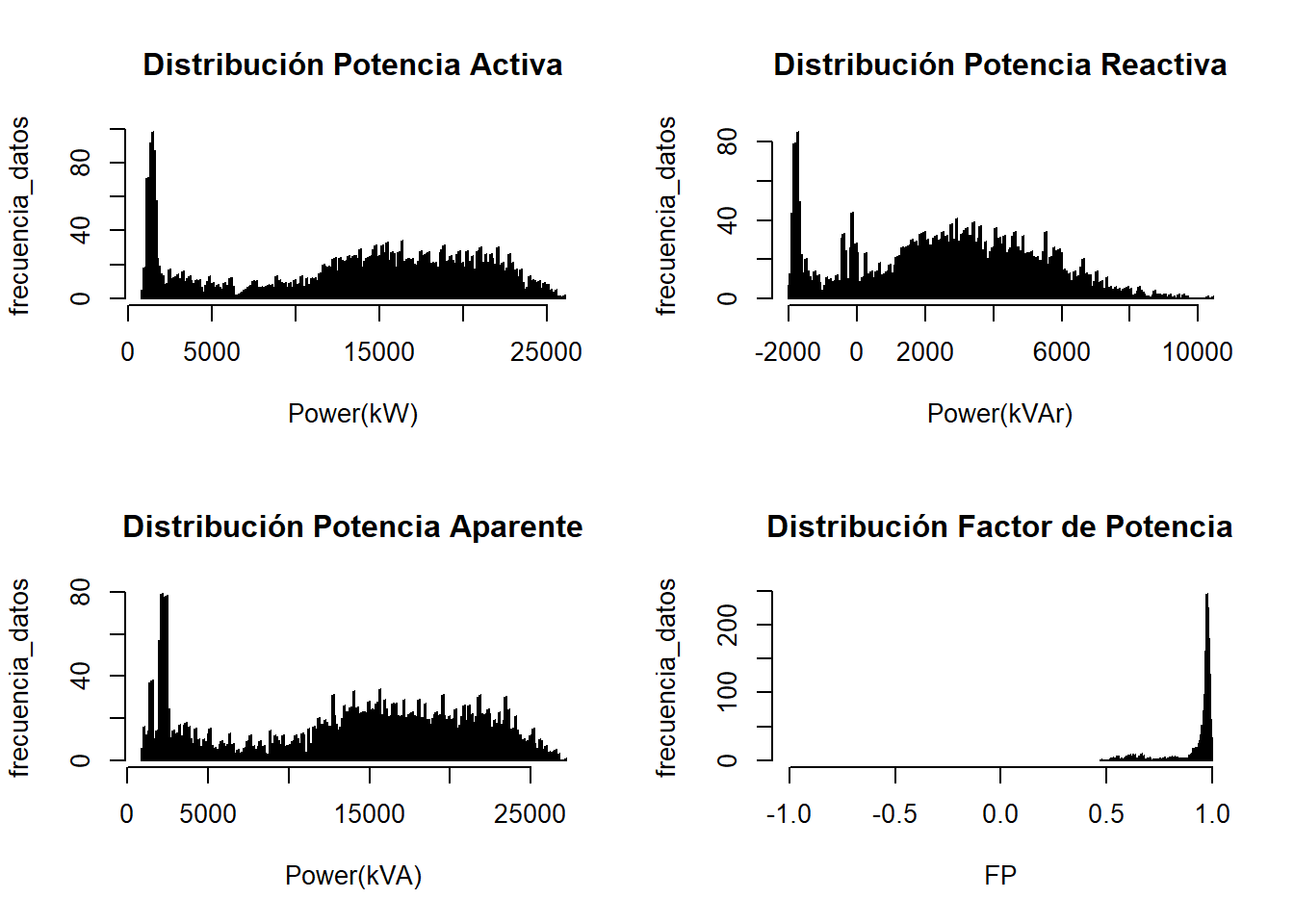

Sección: Potencias

Estadistica Descriptiva de Potencias
Potencia Activa Potencia Reactiva Potencia Aparente Factor de Potencia
Min. : 839 Min. :-1969 Min. : 944 Min. :0.47
1st Qu.: 7859 1st Qu.: 880 1st Qu.: 8144 1st Qu.:0.95
Median :14922 Median : 2877 Median :15302 Median :0.97
Mean :13503 Mean : 2720 Mean :14036 Mean :0.93
3rd Qu.:19293 3rd Qu.: 4628 3rd Qu.:19963 3rd Qu.:0.98
Max. :26095 Max. :10410 Max. :27128 Max. :1.00

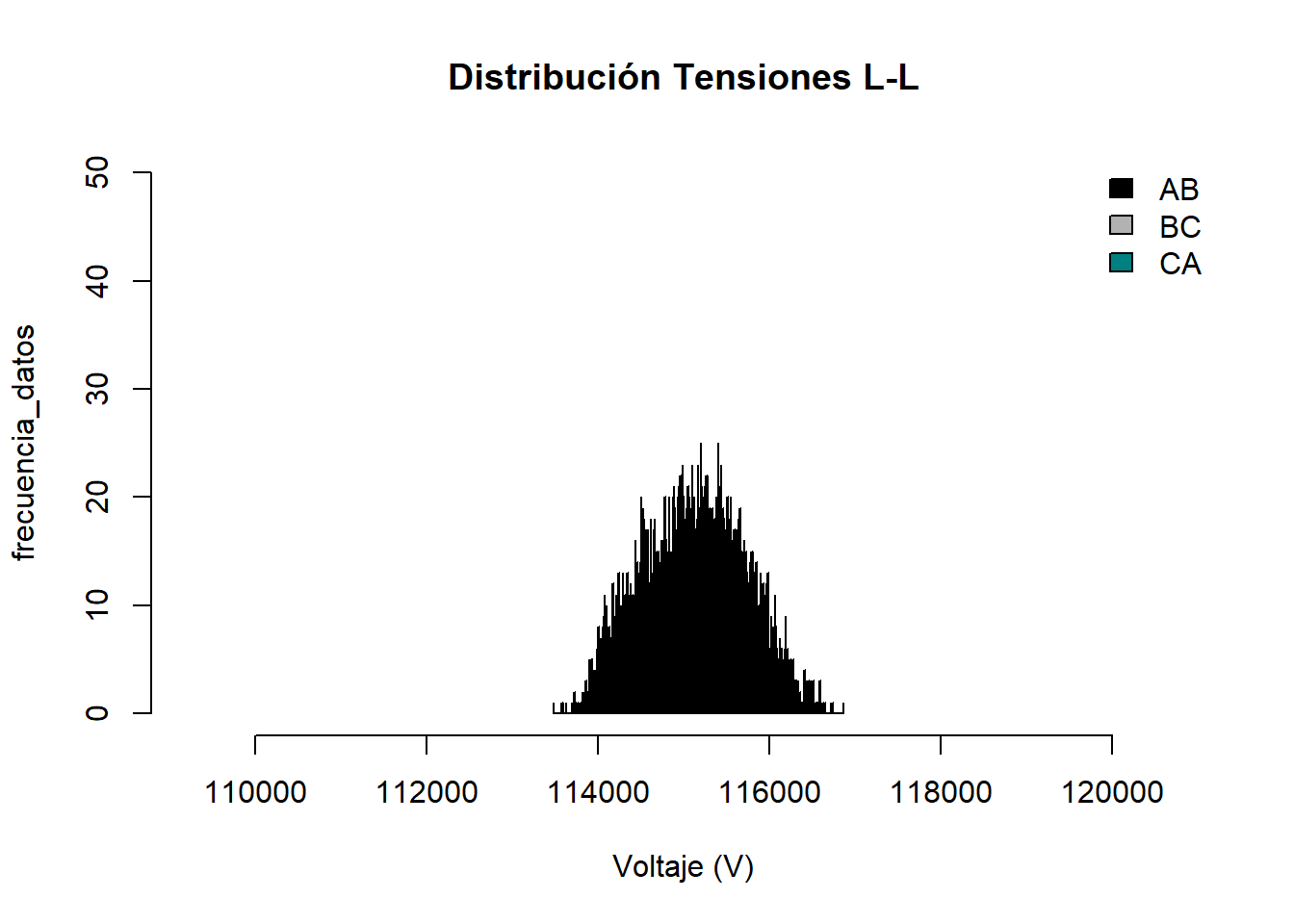

Sección: Voltajes RMS

Estadistica Descriptiva de Voltajes
VAB VBC VCA
Min. :113730 Min. :113897 Min. :113482
1st Qu.:114688 1st Qu.:114911 1st Qu.:114595
Median :115101 Median :115295 Median :114977
Mean :115081 Mean :115288 Mean :114973
3rd Qu.:115472 3rd Qu.:115658 3rd Qu.:115351
Max. :116645 Max. :116860 Max. :116540

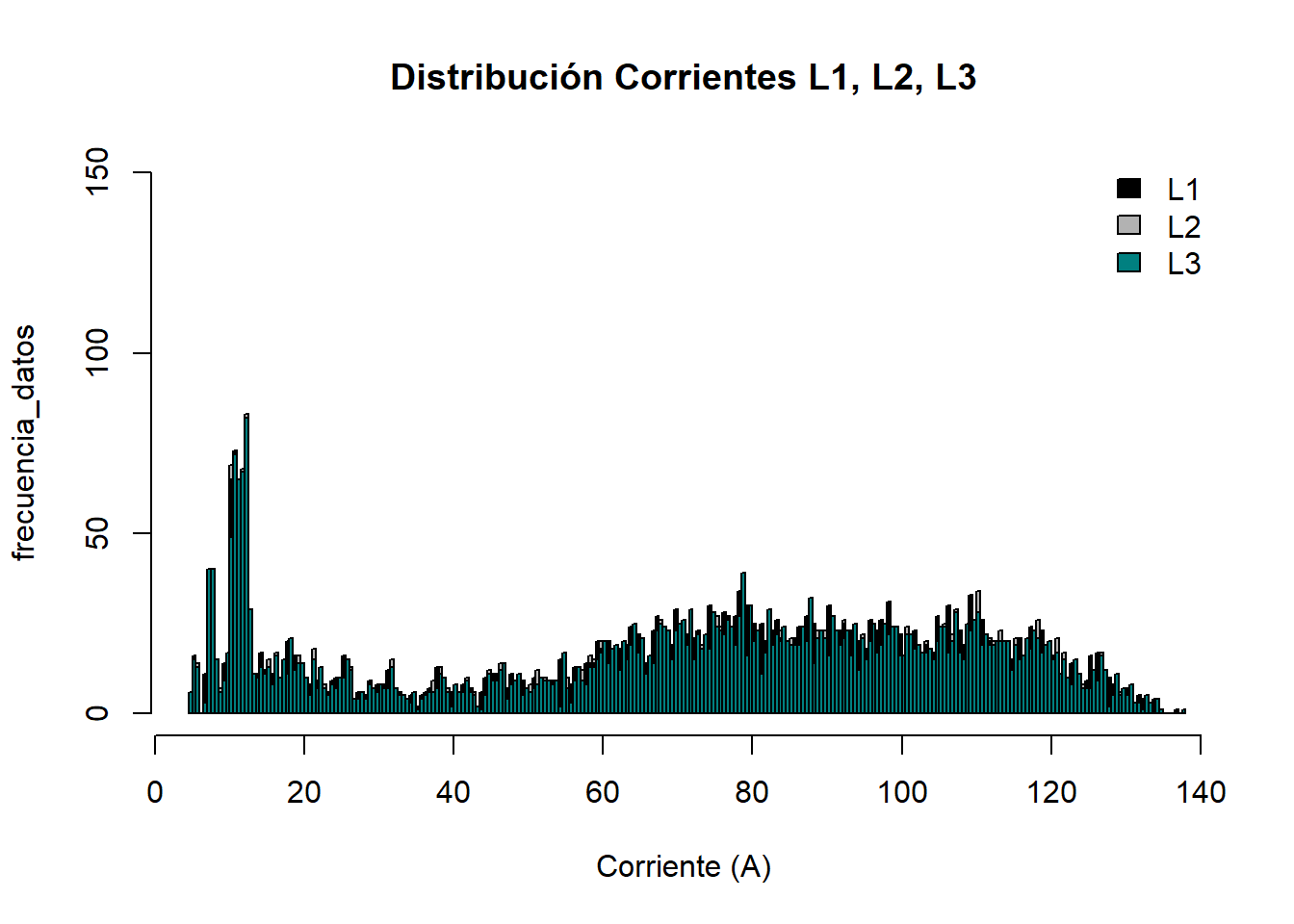

Sección: Corrientes RMS

Estadistica Descriptiva de Corrientes
I1 I2 I3
Min. : 4.8 Min. : 4.8 Min. : 4.8
1st Qu.: 40.8 1st Qu.: 41.1 1st Qu.: 41.2
Median : 76.4 Median : 76.9 Median : 76.9
Mean : 70.2 Mean : 70.7 Mean : 70.7
3rd Qu.: 99.9 3rd Qu.:100.6 3rd Qu.:100.6
Max. :136.8 Max. :137.6 Max. :137.5

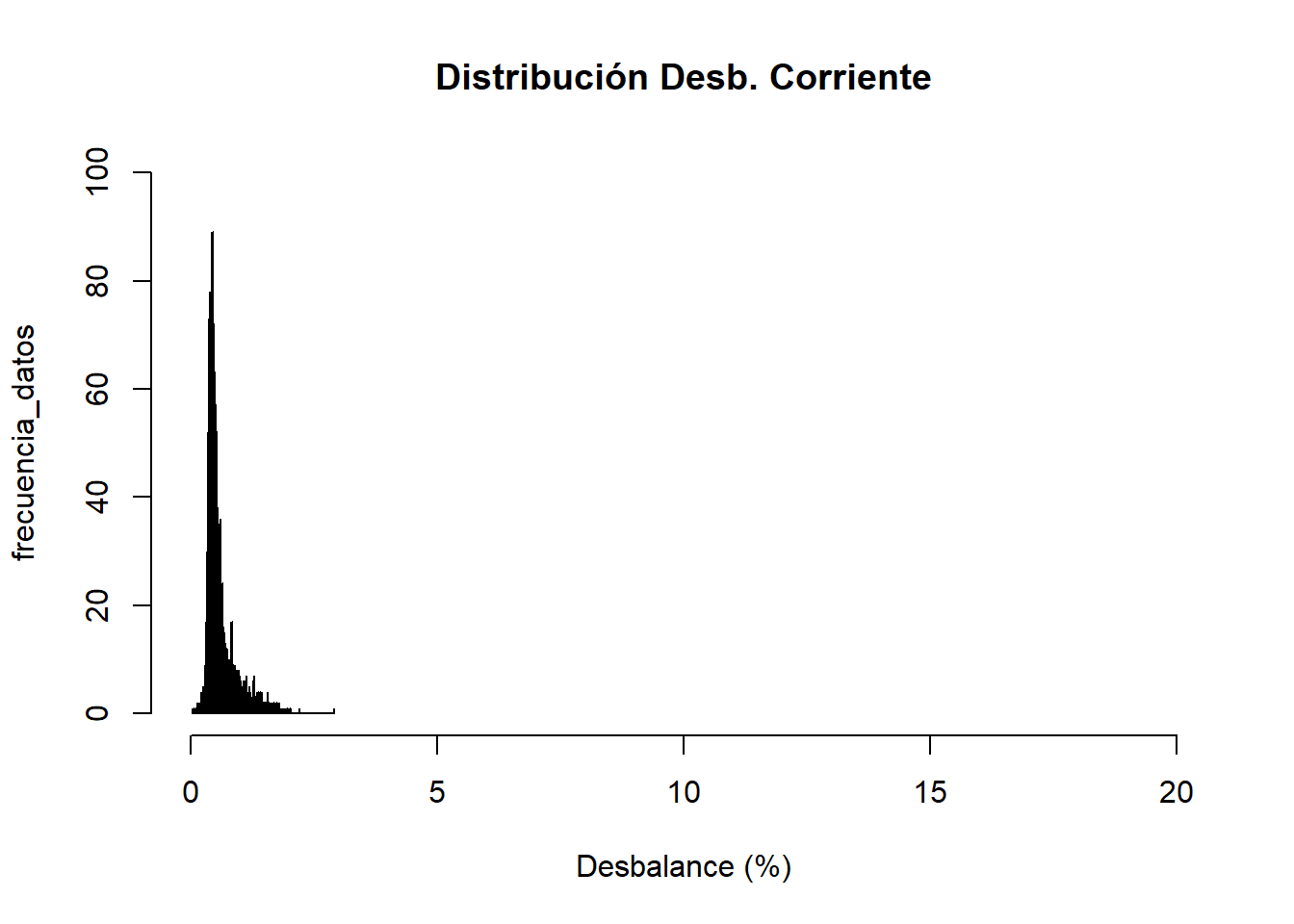

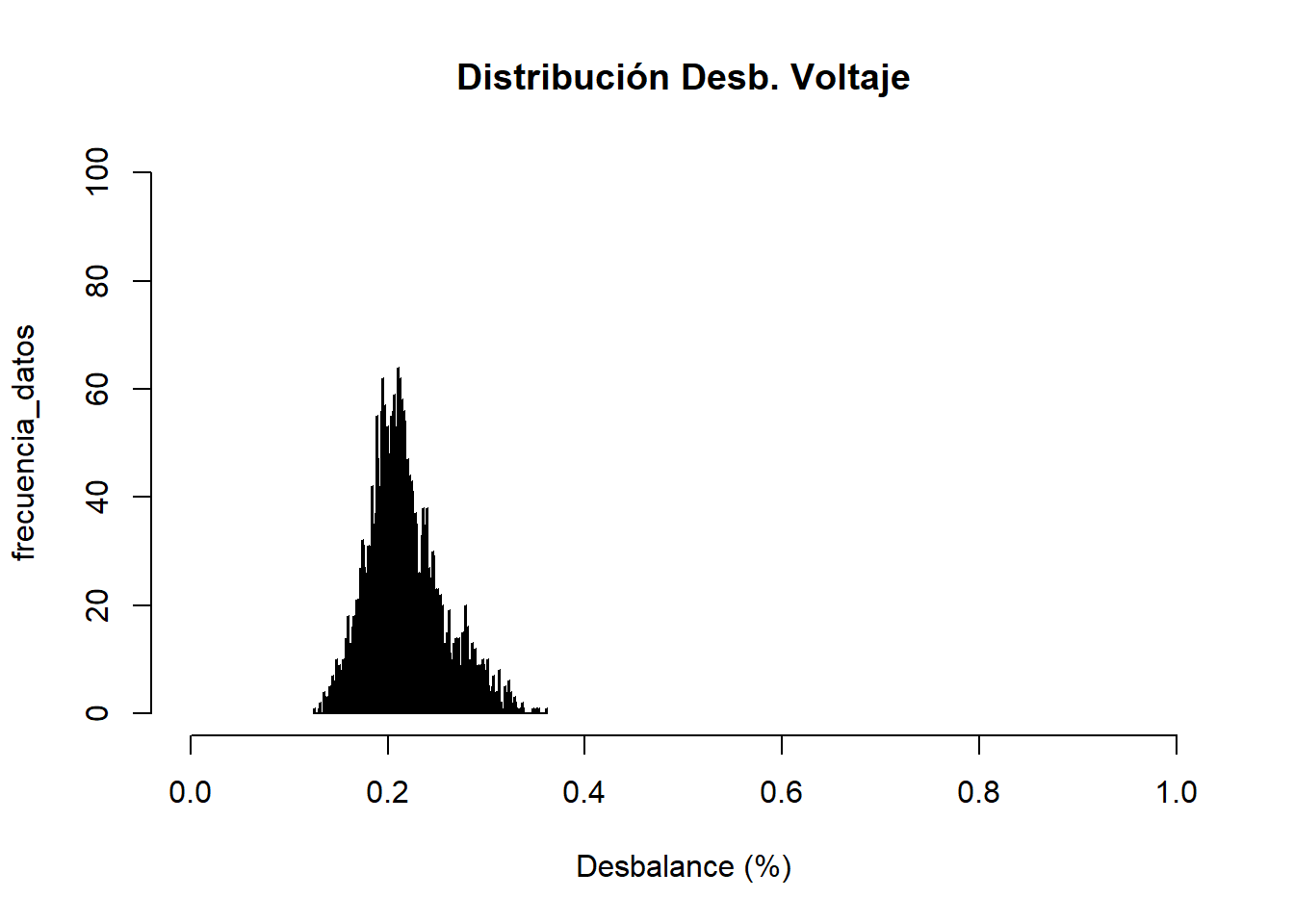

Sección: Desbalances

Estadistica Descriptiva Desbalance de Voltaje y Corriente
Desbalance Corriente (%) Desblance Voltaje (%)
Min. :0.051 Min. :0.13
1st Qu.:0.412 1st Qu.:0.19
Median :0.480 Median :0.21
Mean :0.567 Mean :0.22
3rd Qu.:0.606 3rd Qu.:0.24
Max. :2.914 Max. :0.36

Sección: Frecuencia

Estadistica Descriptiva de Frecuencia
Frecuencia
Min. :59.95
1st Qu.:60.00
Median :60.00
Mean :60.00
3rd Qu.:60.01
Max. :60.06

Sección: Flickers

Estadistica Descriptiva de Flickers
Pst L1 Pst L2 Pst L3 Plt L1 Plt L2 Plt L3
Min. :0.0400 Min. :0.0390 Min. :0.0410 Min. :0.0780 Min. :0.0750 Min. :0.0790
1st Qu.:0.1240 1st Qu.:0.1227 1st Qu.:0.1250 1st Qu.:0.1457 1st Qu.:0.1460 1st Qu.:0.1460
Median :0.1530 Median :0.1530 Median :0.1530 Median :0.1610 Median :0.1610 Median :0.1610
Mean :0.1575 Mean :0.1554 Mean :0.1586 Mean :0.1805 Mean :0.1741 Mean :0.1849
3rd Qu.:0.1800 3rd Qu.:0.1800 3rd Qu.:0.1790 3rd Qu.:0.1770 3rd Qu.:0.1760 3rd Qu.:0.1780
Max. :6.2410 Max. :6.2230 Max. :6.1810 Max. :2.7260 Max. :2.7340 Max. :2.7280

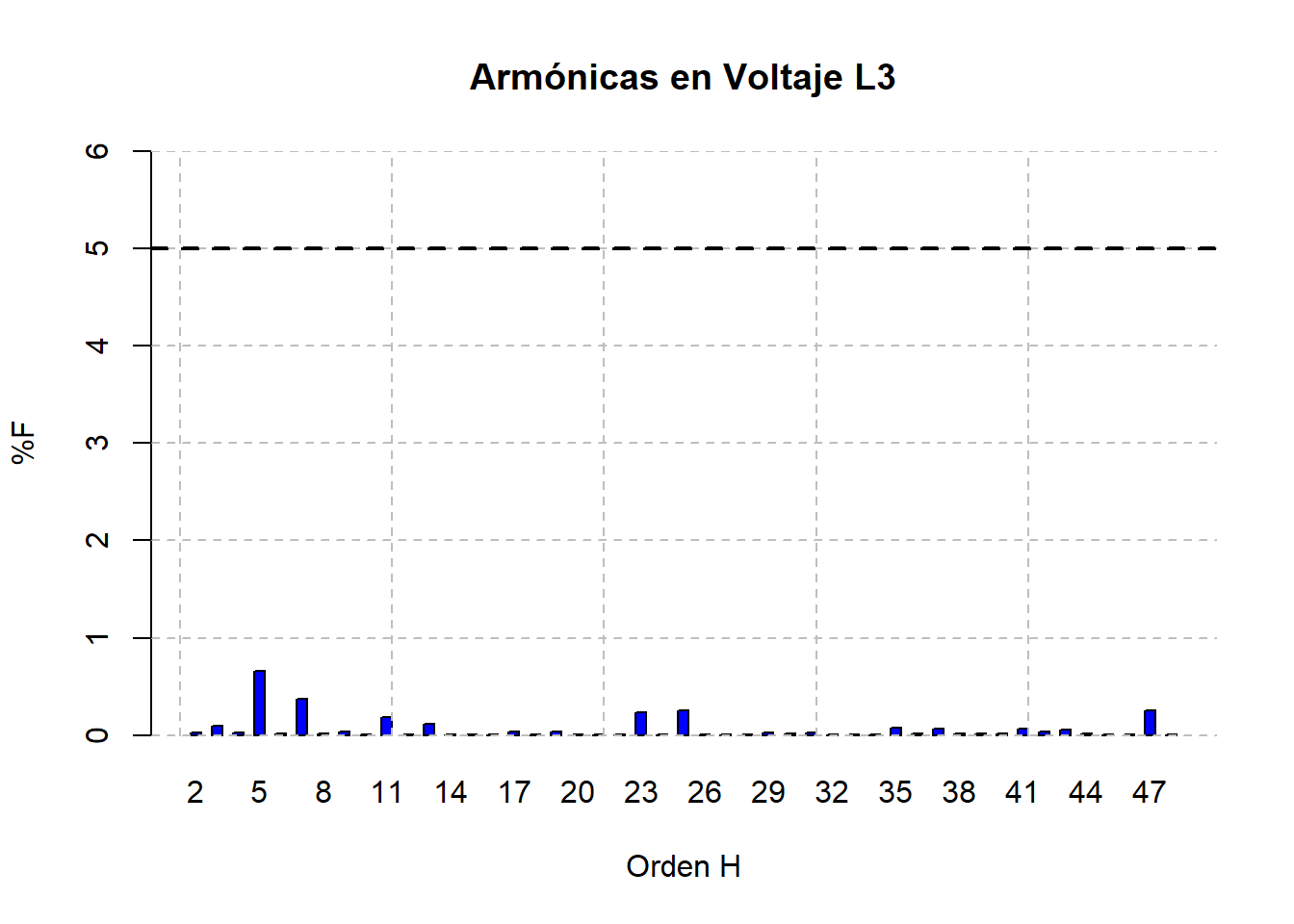

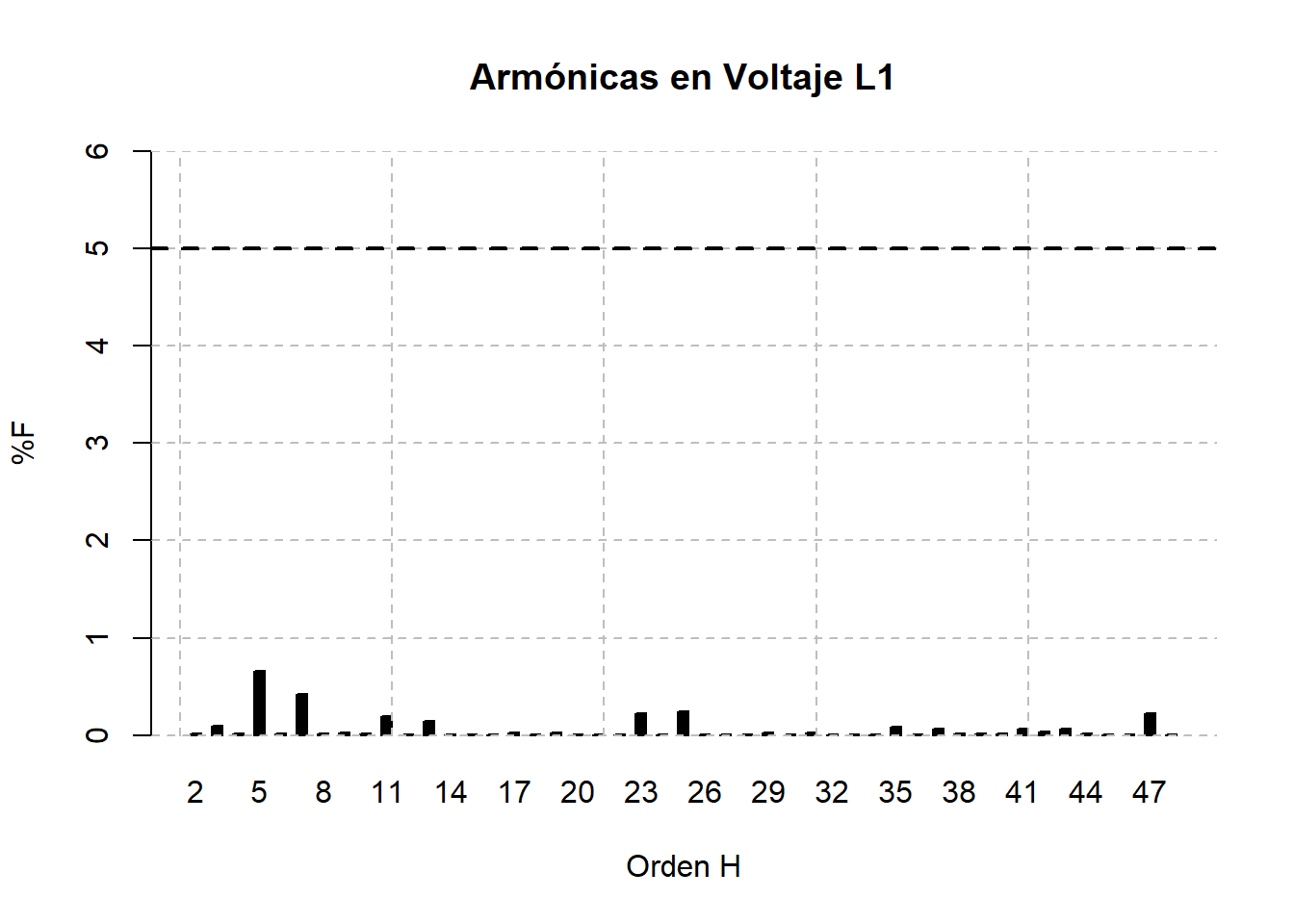

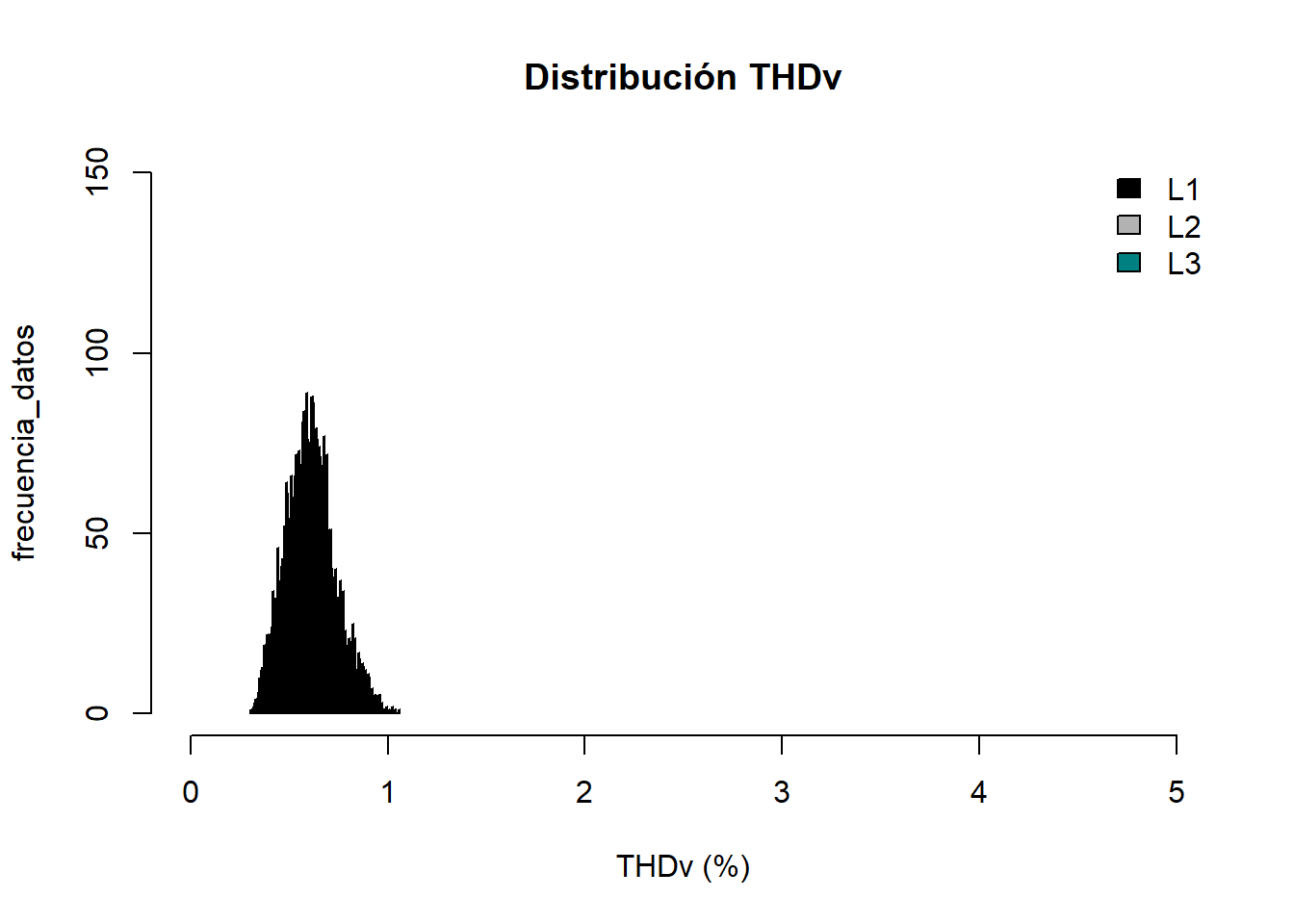

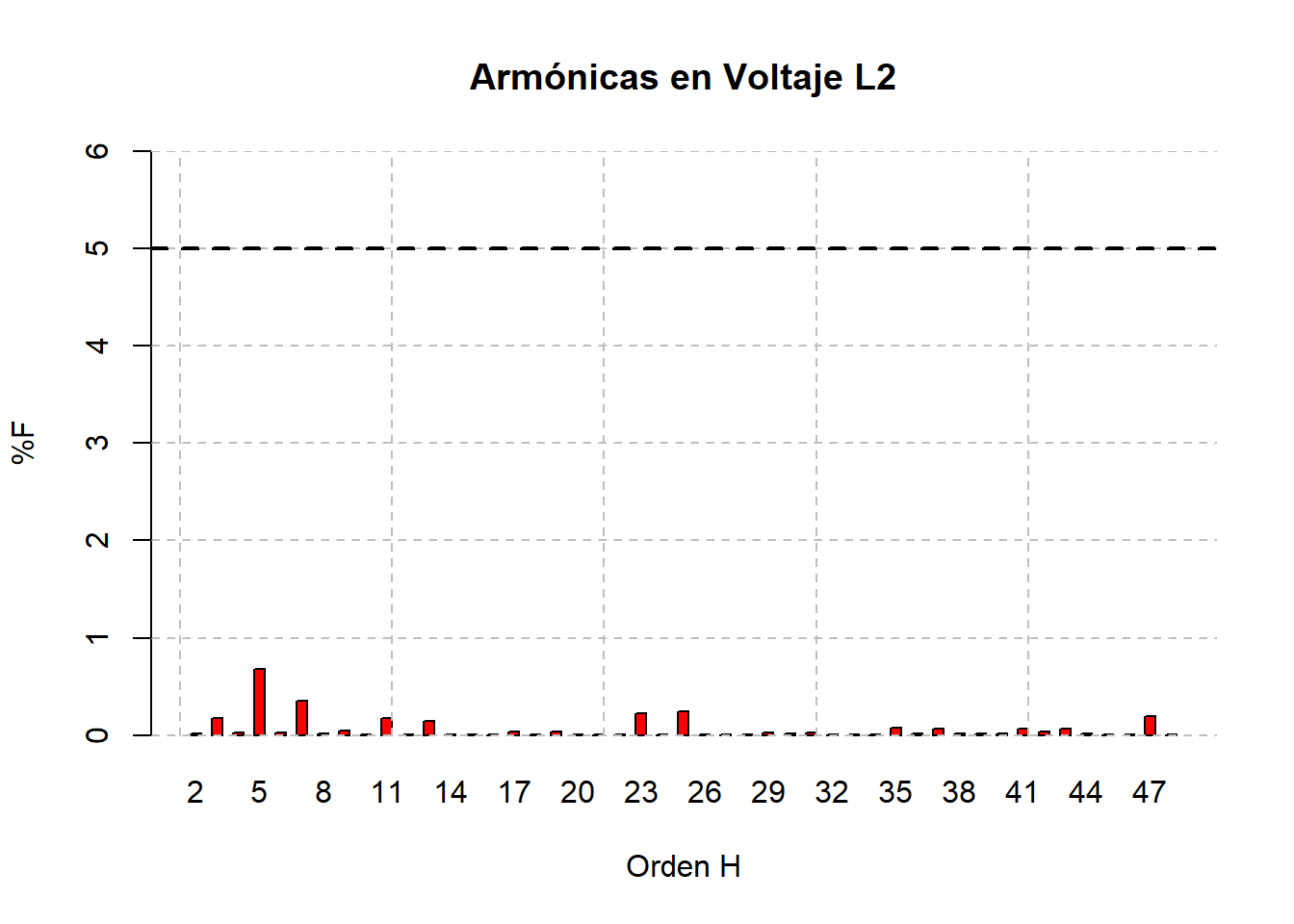

Sección: Armónicas en Voltaje

Estadistica Descriptiva de THDV
THDv L1 THDv L2 THDv L3
Min. :0.34 Min. :0.36 Min. :0.31
1st Qu.:0.53 1st Qu.:0.55 1st Qu.:0.52
Median :0.61 Median :0.62 Median :0.59
Mean :0.61 Mean :0.62 Mean :0.60
3rd Qu.:0.68 3rd Qu.:0.69 3rd Qu.:0.67
Max. :1.03 Max. :1.06 Max. :1.04

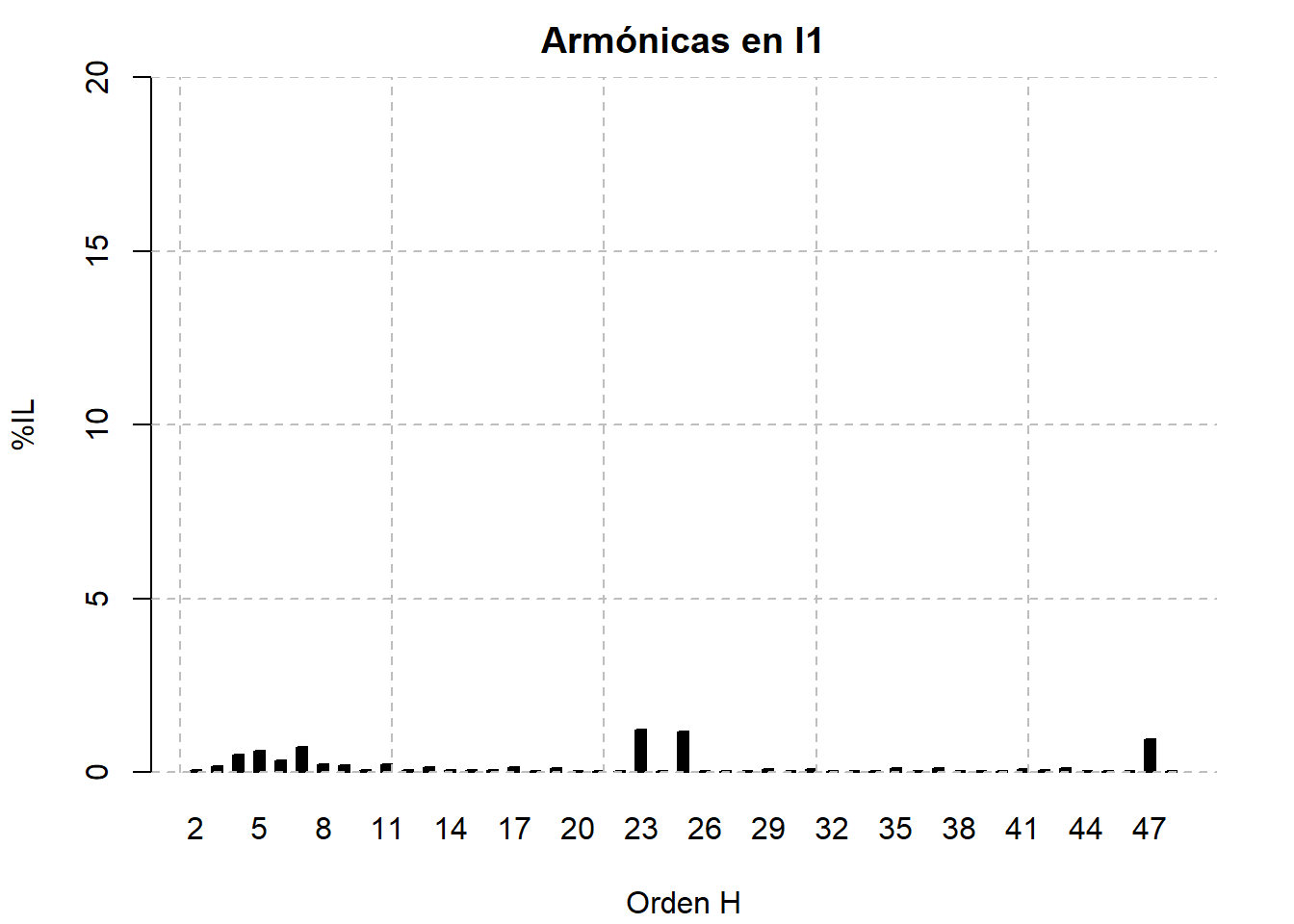

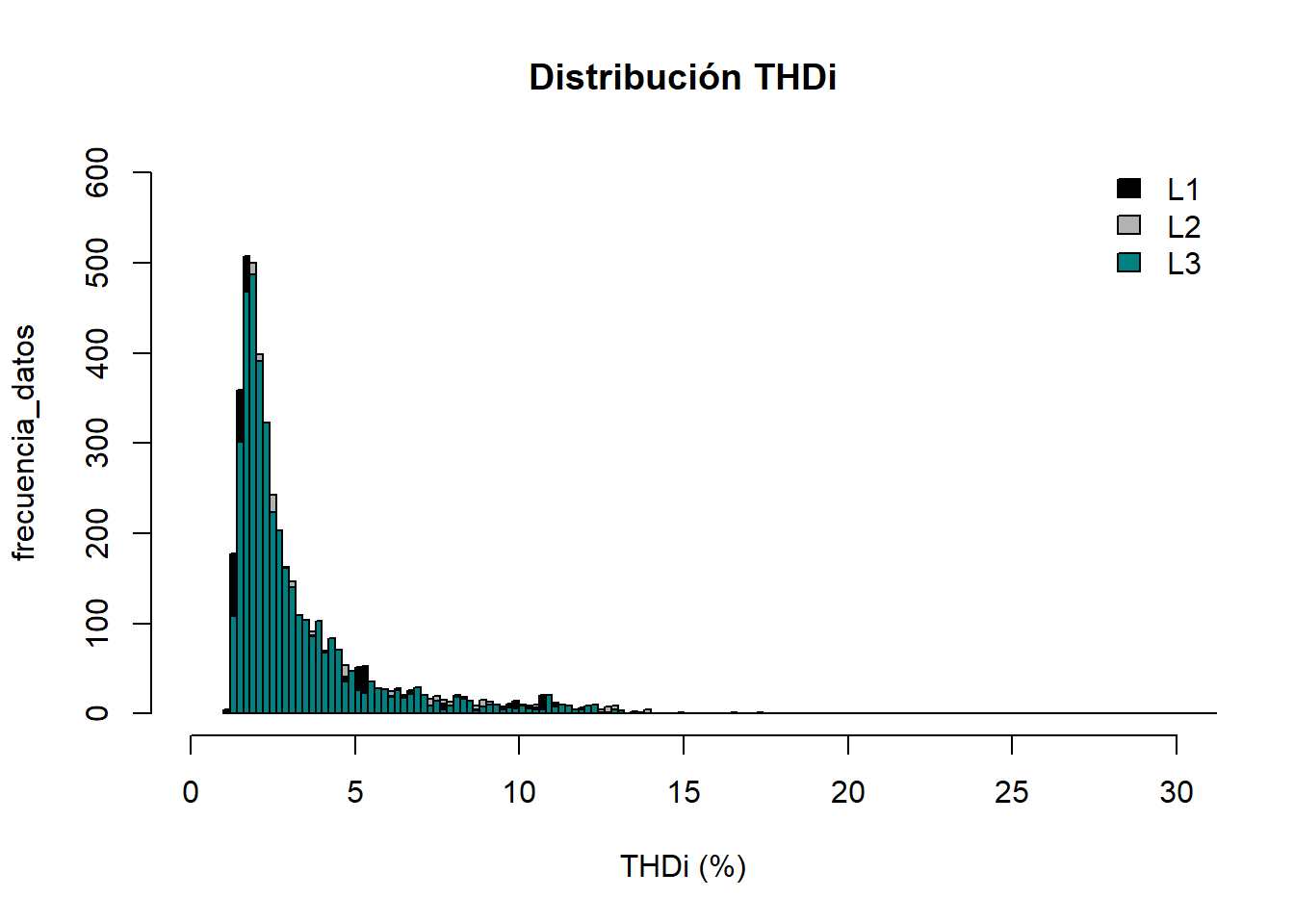

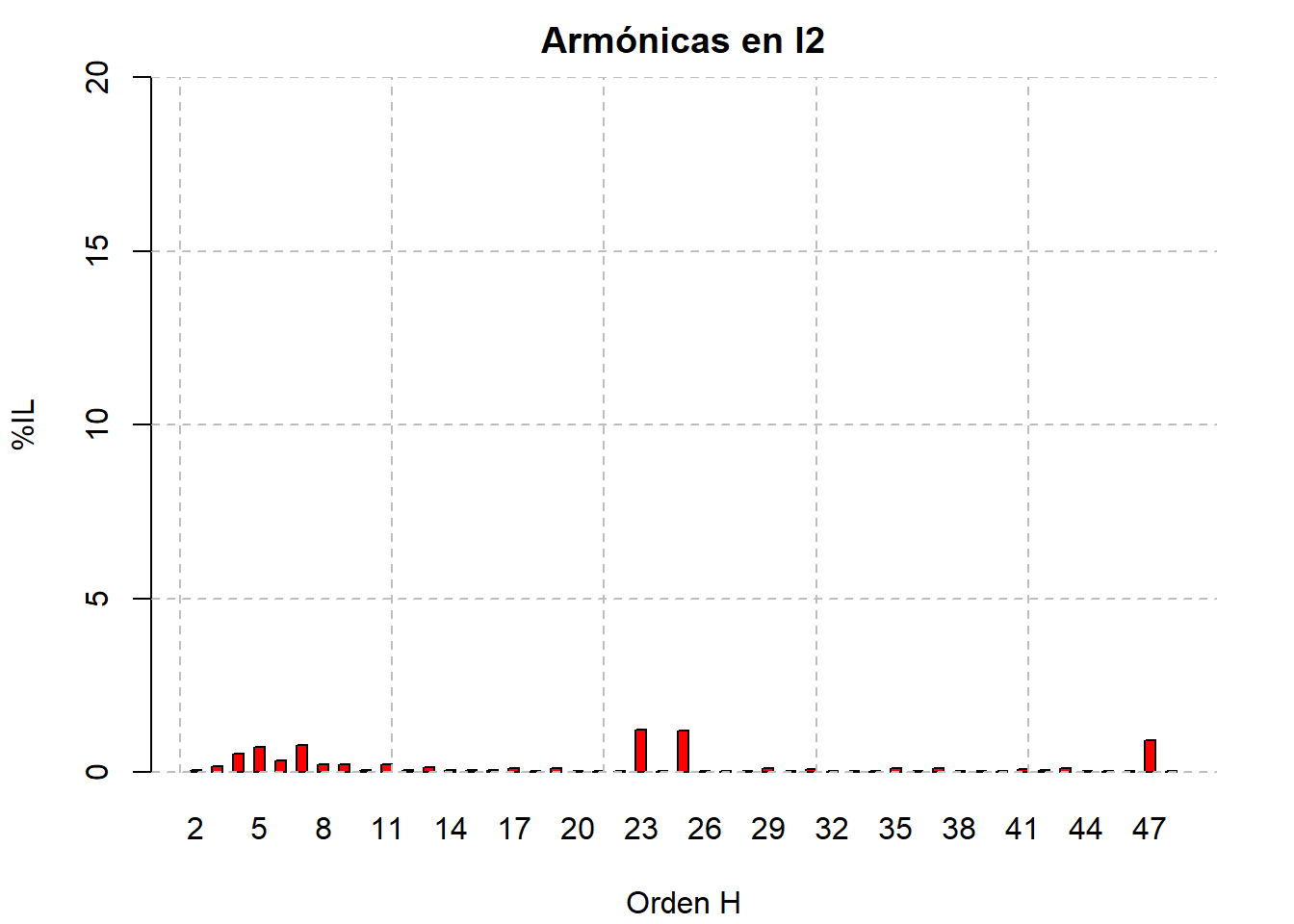

Sección: Armónicas en Corriente

Estadistica Descriptiva de THDi
THDi L1 THDi L2 THDi L3
Min. : 1.2 Min. : 1.2 Min. : 1.2
1st Qu.: 1.8 1st Qu.: 1.8 1st Qu.: 1.9
Median : 2.3 Median : 2.3 Median : 2.4
Mean : 3.1 Mean : 3.2 Mean : 3.2
3rd Qu.: 3.5 3rd Qu.: 3.6 3rd Qu.: 3.6
Max. :51.1 Max. :38.5 Max. :31.6

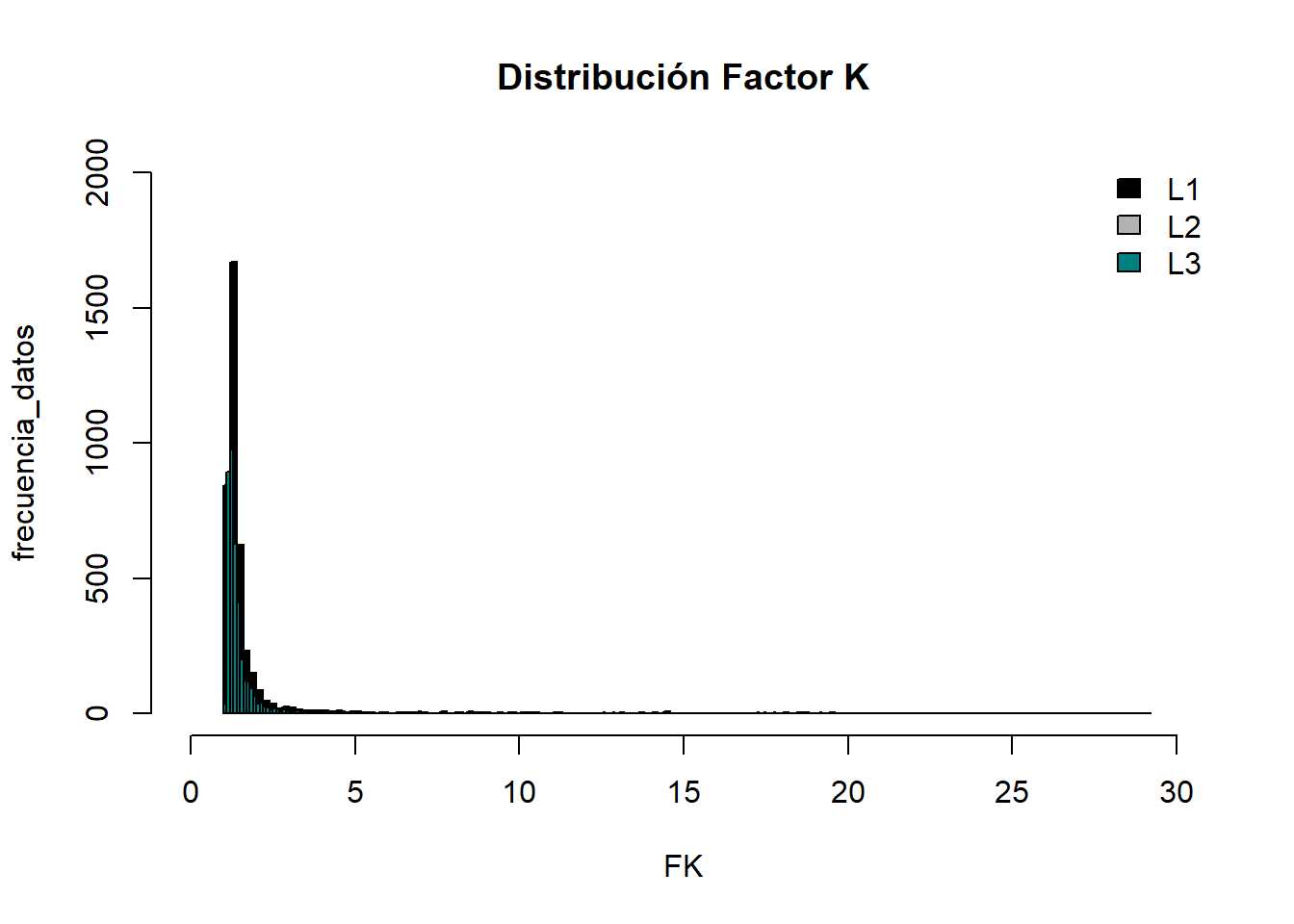

Sección: Factor K

Estadistica Descriptiva de Factor K
KF Ia KF Ib KF Ic
Min. : 1.06 Min. : 1.07 Min. : 1.07
1st Qu.: 1.22 1st Qu.: 1.22 1st Qu.: 1.21
Median : 1.33 Median : 1.31 Median : 1.32
Mean : 1.94 Mean : 1.91 Mean : 1.93
3rd Qu.: 1.55 3rd Qu.: 1.53 3rd Qu.: 1.54
Max. :29.18 Max. :26.52 Max. :27.80
